GL-10手持式液壓柱狀土壤采樣鉆機移動方面，操作簡單，取樣效率高。該設備可以再在一些特定的大型設備無法進入的場地，堅硬的土壤中鉆取原狀不加水土壤樣品。GL10鉆機帶有堅硬切割頭的沖擊鉆頭，由小型液壓動力驅動進入土壤。通過逐級方式將鉆桿打入，在鉆桿內將樣品管取出并進行更換，不將鉆桿提出的方式，將打鉆程序盡可能簡化和避免污染，樣品受到的破壞減少到最小。該鉆機的應用包括礦產勘查，土壤污染研究，谷物尺寸分布，常規土壤分級，剖面描繪等。

GL-10手持式液壓柱狀土壤采樣鉆機可以采集土樣的深度視地層的硬度和含水量而定，對于含水量較大的地層最深可達15米以上。該設備深層柱狀采樣器非常堅固，這要?dú)w功于所用的材料、工藝(特殊的焊接技術和淬火)和特殊設計，產生理想的鉆入速度和方便的樣品提取、清潔效果。

動力頭重量：29 kg

采樣深度：0-15m(視地層的硬度和含水量而定)

孔徑：54mm、鉆桿長度：1米

樣品管直徑：40mm(可增大口徑)、取芯直徑：38mm

設備組成：小型液壓動力單元和給進動力頭(通用型適合各種土壤)，帶有PVC透明采樣管的取芯器，一個機械式鉆桿提取器，外管鉆桿和內管連接桿等。

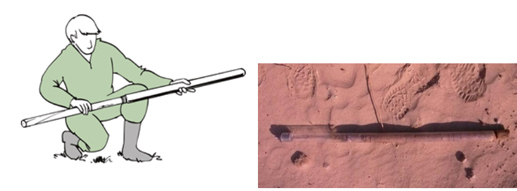

工作示意圖

逐級將鉆桿和取土器敲入土壤，這樣就避免了污染并使鉆頭更易取出?？捎行Ч?jié)省采樣時間，防止樣品污染。

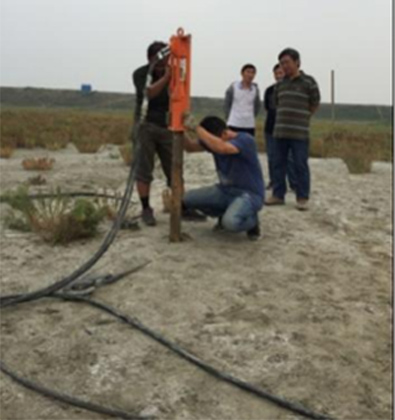

通過液壓動力提供給進動力將鉆桿和取樣管沖擊敲入土壤，待取樣管取滿，停止設備運行將取樣管通過內管提起，完成取樣工作，終孔后一次將外管提出。

沖擊鉆設備工作部件介紹

★ 動力裝備

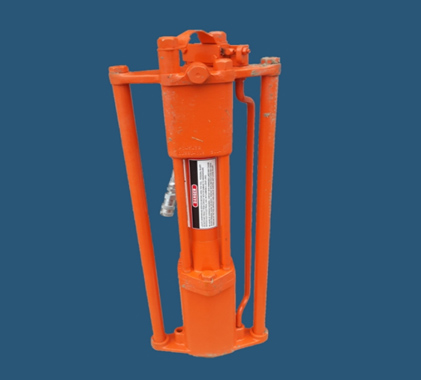

沖擊給進動力頭

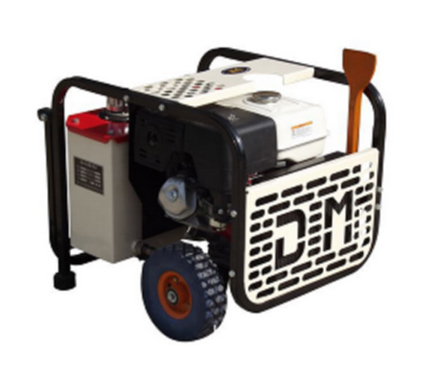

小型液壓泵站

動力頭參數：

輸出流量: 26-34 lpm

震動頻率：1620次/分

動力頭重量: 29 kg

長 度: 76 cm

寬 度: 25 cm

連接方式: 3/8 in. 平口快速接頭。

液壓動力站參數：

系統壓力20mpa

系統流量40L/min

發動機21馬力

泵站105*58*84cm

配備散熱器，可長時間連續工作

配備7米液壓油路管

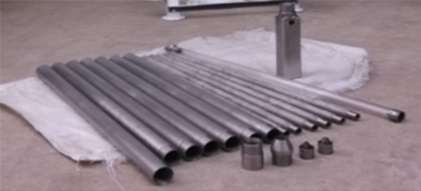

★ 取芯器：

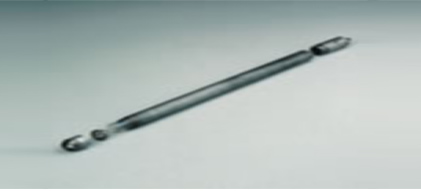

帶采樣管的取芯器

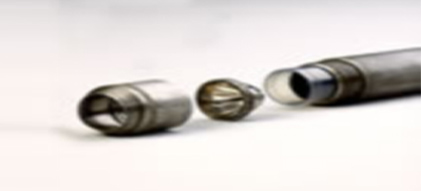

采樣器,切割頭和取芯鉆夾具

配備有采樣管的取芯器，透明的采樣管可以在現場查看樣品的情況，特殊的切割頭裝有可更換的取芯鉆夾具，避免樣品的損失和破壞。采樣管的樣品密封后可運回實驗室分析。

局限性：

不能鉆木頭、堅硬樹根、軟巖、大石塊或堅硬的混凝土。

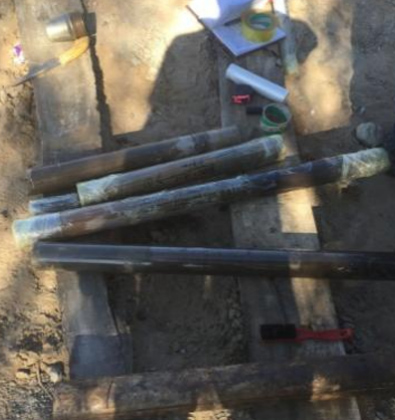

將透明采樣管放入取芯器

應用領域：礦產勘查、土壤污染研究、谷物尺寸分布、常規土壤分級、剖面描繪、農業土壤調查、城市環境調查、土壤質量調查、古氣候研究、地表基質調查、耕地調查
