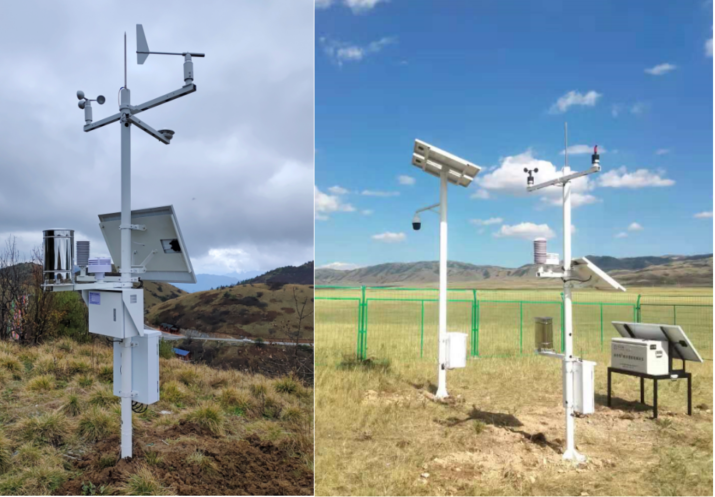

DYWS型氣象監測系統是為了滿足目前我國對氣象探測業務的需求，專門設計、研制的多功能專業氣象觀測系統。DYWS型自動氣象站采用模塊化設計思路，整個系統硬件包括：數據采集卡、無線傳輸模塊(4G/天通一號衛星模塊/WIFI)、各類傳感器、供電系統(太陽能/市電/太陽能+市電三種方式)、顯示系統(室外LED顯示屏幕)、結構件(立桿、橫臂、地埋件等)以及避雷裝置。DYWS型自動氣象站能夠?qū)崿F(xiàn)對空氣溫度、相對濕度、風速、風向、降雨量、輻射類(總輻射、光合有效輻射、紫外線、日照時數)、顆粒物(PM2.5、PM10)、污染氣體(SO2、NO2、O3、CO)、CO2、土壤類(土壤溫度、土壤濕度、土壤PH值、土壤鹽分)等參數的觀測。ZWDYWS型自動氣象站除了可以滿足氣象部門對氣象要素的觀測外，還可以廣泛地應用農業、林業、環保、水質、水文、交通、地質災害等領域。

1、系統組成

    整個系統由數據感知、數據采集、數據傳輸、數據處理、數據展示五個部分組成，如圖所示：

（1）數據感知：包括溫度、濕度、風速、風向、降雨量、輻射類、顆粒物、污染氣體、CO2、土壤類等多種類型傳感器；

（2）數據采集系統：包括數據采集器、供電系統、避雷裝置、結構件；

（3）數據傳輸系統：數據可通過4G模塊、天通一號衛星模塊、北斗短報文模塊、Lora模塊等多種傳輸方式；

（4）數據存儲與計算：包括網關、防火墻、數據存儲服務器和數據運算服務；

（5）數據展示：現場通過全彩LED大屏顯示數據、圖片與視頻，遠程大數據平臺可以對數據進行實時展示、曲線顯示、報表分析；

2、系統特點

（1）模塊化設計，系統配置靈活：系統采用模塊化設計可任意組合，根據需要增減傳感器種類和傳感器數量，兼容多種傳輸方式，供電系統根據需求配置，多個采集器可級聯使用；

（2）多種通訊模式，數據無死角傳輸：可采用4G模塊、衛星模塊、loar、有限等多種數據傳輸方式，確保數據穩定可靠傳輸；

（3）低功耗設計，多種供電方式：觀測站采市電、太陽能/蓄電池以及市電+太陽能三種供電方式，保證系統在無電地區常年穩定工作；

（4）四種展示形式，數據實時查詢：可在現場通過采集器自帶的觸摸屏查看數據，LED大屏幕展示數據，互聯網大數據平臺瀏覽數據，手機APP隨時隨地下載數據；

（5）工業化設計，系統穩定可靠：采用了防雷、抗電磁干擾電路設計，安裝避雷裝置確保系統安全穩定運行；

3、大數據平臺

大數據平臺操作簡潔，容易上手。支持監測數據的查看，處理，分析，評價，管理等需求。為每個客戶分配權限，安全可靠；

地理信息系統

將監測站采集的氣象、水質、水文、環保、路面狀態等數據匯入系統。對數據的分類存儲、顯示、管理。實現地理信息、數據、基本信息和進行關聯，地理信息界面見圖：

數據查詢與分析

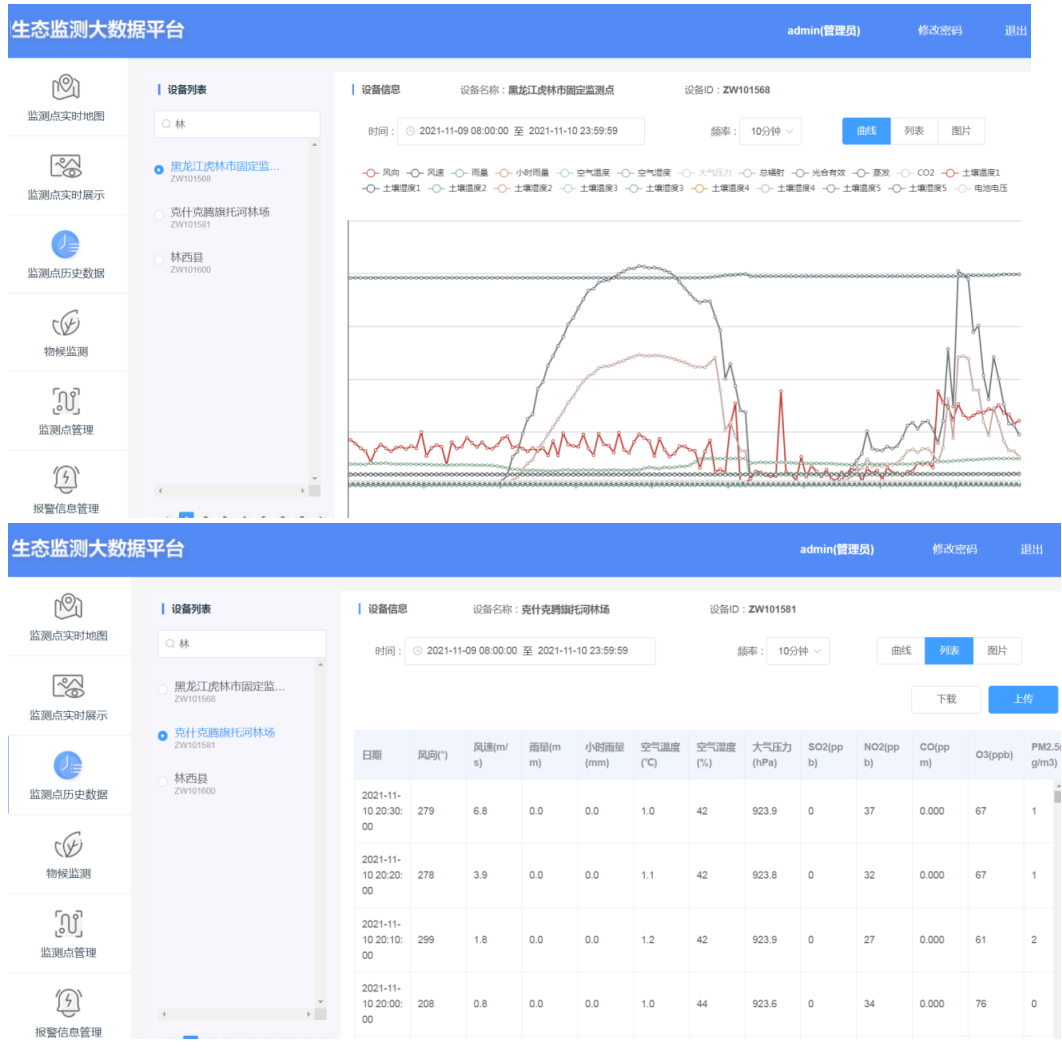

以不同的索引查看實時數據、歷史數據及曲線，監測結果可瀏覽和下載，支持?jǐn)?shù)據上傳功能，數據實時顯示、歷史數據曲線顯示、列表顯示查詢界面如圖：

遠程視頻查看與控制

    可遠程通過視頻查看現場狀態，調整攝像頭角度，選裝、鏡頭變焦。設備定制拍照觀測樣地照片，自動計算蓋度、草高等信息，界面如圖所示：
