水利大壩結構、運行環境復雜性強，設計、施工、運維不確定性大，加之部分中小型水庫大壩缺少安全監測設備，如果發生意外變形，失事后造成的災難也是極其嚴重的。因此對大壩的表面位移、水平位移、滲壓力、水庫水位、降雨量、視頻等參數進行實時監測和預警是非常必要的。利用智能感知技術、數據采集技術、無線通訊技術、云計算、大數據技術和深度學習算法，建設水庫大壩實時動態監測預警系統，該系統可以為大壩提供安全評估，保證大壩的安全運行，全面提升水庫大壩監測預警能力。

1、系統組成

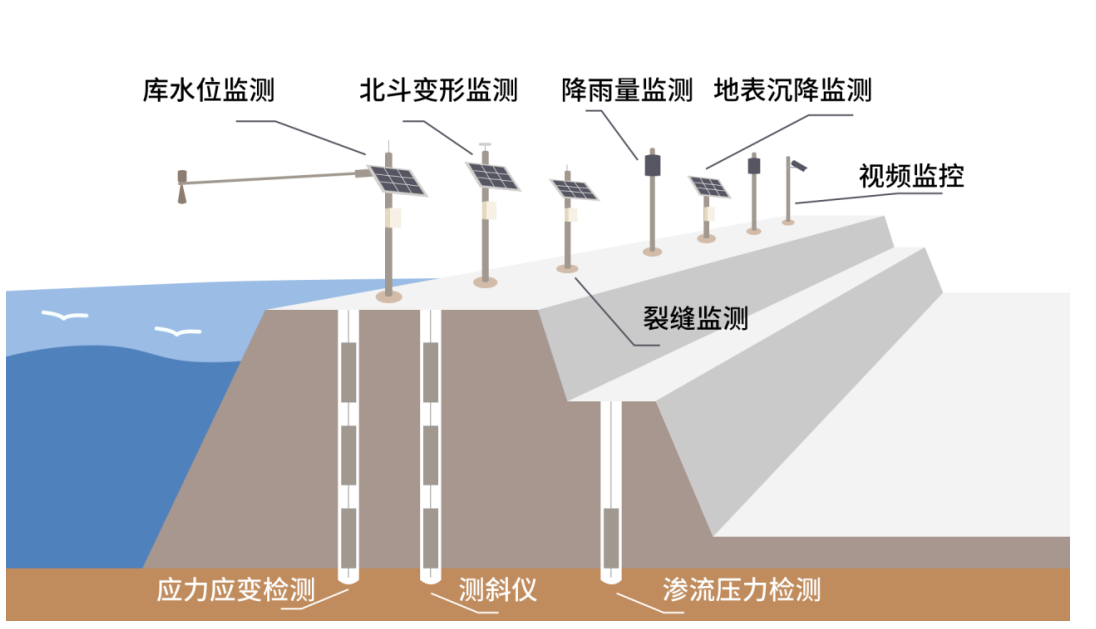

    整個系統由數據感知、數據采集、數據傳輸、數據處理、數據展示五個部分組成，如圖1所示：

（1）數據感知：GNSS、沉降儀、孔隙水壓計、滲壓計、應變計、水位計、裂縫計、測斜儀、降雨（雪）、視頻等參數；

（2）數據采集系統：包括數據采集器、供電系統、避雷裝置、結構件；

（3）數據傳輸系統：數據可通過4G模塊、天通一號衛星模塊、北斗短報文模塊、Lora模塊等多種傳輸方式；

（4）數據存儲與計算：包括網關、防火墻、數據存儲服務器和數據運算服務；

（5）數據展示：現場通過全彩LED大屏顯示數據、圖片與視頻，遠程大數據平臺可以對數據進行實時展示、曲線顯示、報表分析；

2、系統特點

（1）模塊化設計，系統配置靈活：系統采用模塊化設計可任意組合，根據需要增減傳感器種類和傳感器數量，兼容多種傳輸方式，供電系統根據需求配置，多個采集器可級聯使用；

（2）多種通訊模式，數據無死角傳輸：可采用4G模塊、衛星模塊、loar、有限等多種數據傳輸方式，確保數據穩定可靠傳輸；

（3）低功耗設計，多種供電方式：觀測站采市電、太陽能/蓄電池以及市電+太陽能三種供電方式，保證系統在無電地區常年穩定工作；

（4）四種展示形式，數據實時查詢：可在現場通過采集器自帶的觸摸屏查看數據，LED大屏幕展示數據，互聯網大數據平臺瀏覽數據，手機APP隨時隨地下載數據；

（5）工業化設計，系統穩定可靠：采用了防雷、抗電磁干擾電路設計，安裝避雷裝置確保系統安全穩定運行；

3、監測參數與監測方法

監測參數

監測參數包括表面位移、內部變形、浸潤線監（水位監測、孔隙水壓力監測）、應力應變監測、裂縫監測、庫水位監測、降雨量監測、視頻監測。

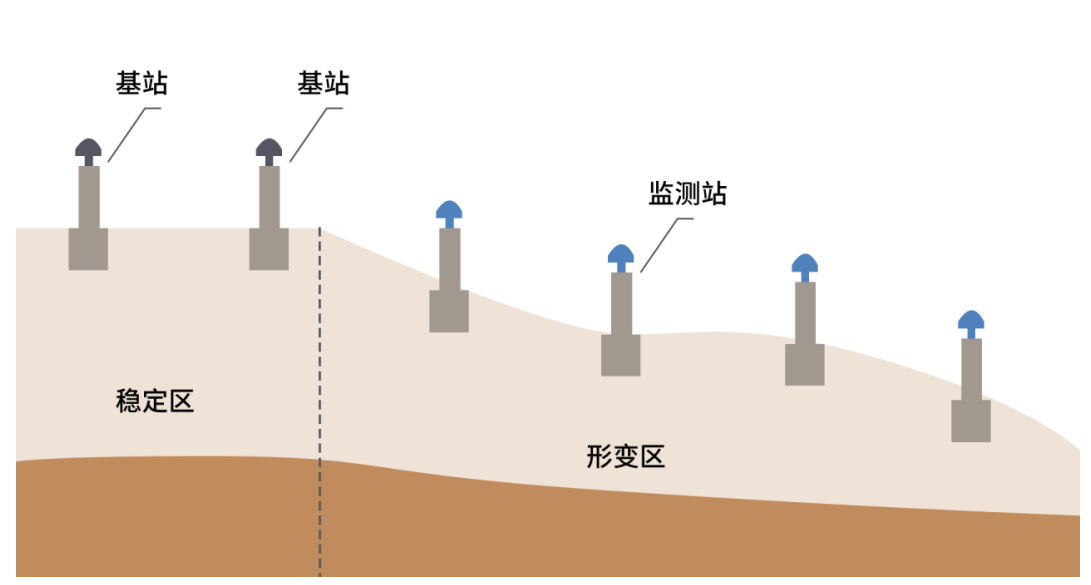

GNSS采用北斗、GPS、GLONASS等衛星導航系統，通過高精度定位解算，可實現毫米級精確定位，可對壩體實現高精度的位移形變監測。

沉降儀

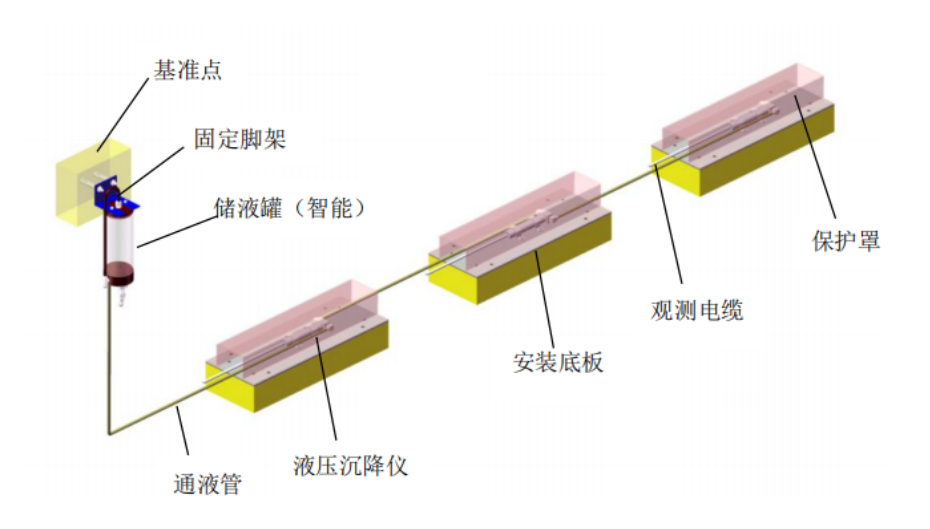

液壓式沉降儀是用于長期監測構筑物內外部的沉降，廣泛適用大壩、橋梁、邊坡、地基、公路路堤、工民用建筑等，以及回填土體的內、外部沉降變形的監測。液壓式沉降儀分辨率高、穩定性好、響應速度快，輸出信號為 RS485 數字量，同步測量埋設點的溫度。

拉線位移傳感器

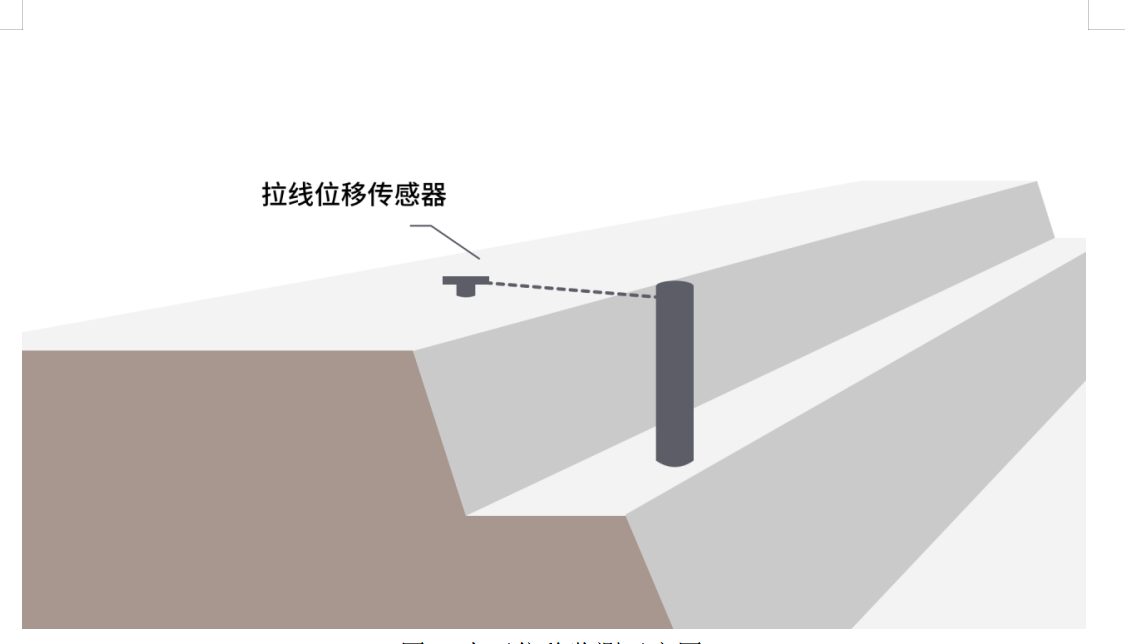

拉線位移傳感器用于野外環境的主要用于地表位移監測。壩體位移是大壩自動監測的重點內容。

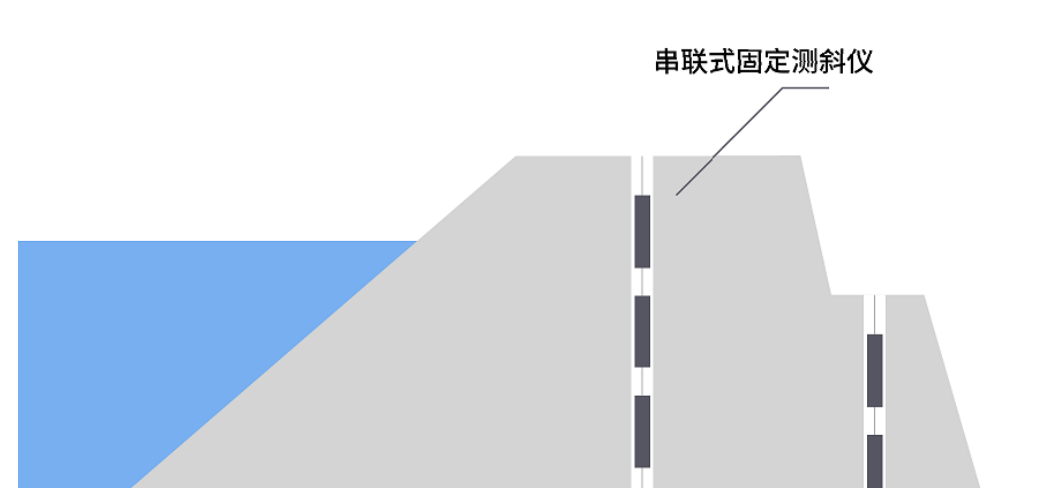

串聯式固定測斜儀主要用于長期自動監測大壩、深基坑、邊坡、地基、建筑

橋梁、船泊平臺等水平位移及傾角。通過鉆孔方式，將測斜探頭通過連桿方式埋

入地下，測建船泊,平臺,筑物和橋梁則直接將探頭固定在被測點上,當基坑、邊

坡、地基,橋梁和建筑物產生形變或船泊平臺傾斜時，測斜探頭隨之傾斜，可精

確測出水平位移量或傾角，在鉆孔內安裝多只測斜儀可以更加準確的監測建筑物

的變形情況。本儀器通過大量工程檢驗，測試數據穩定可靠，操作簡便，適合各

種環境，是目前專用的測斜儀器。

浸潤線監測

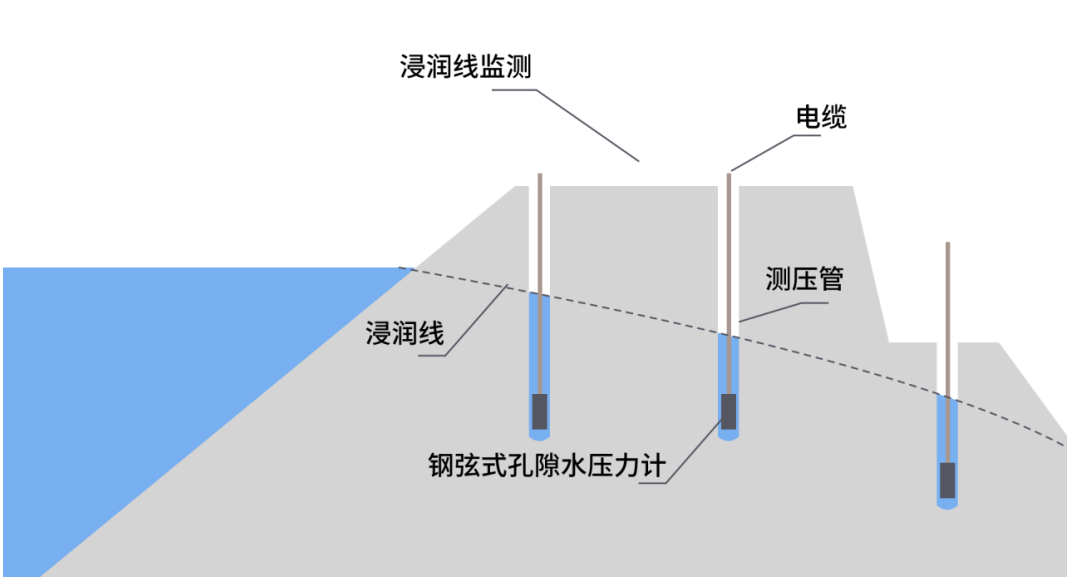

浸潤線是水從土壩(或土堤)迎水面，經過壩體向下游滲透所形成的自由水面和壩體橫剖面的相交線。浸潤線是大壩安全的生命線，浸潤線的高度直接關系到壩體穩定及安全性狀，當浸潤線埋深為0m，可產生管涌，是直接導致潰壩的原因。因此，對于浸潤線位置的監測是水庫安全監測的重要內容之一。監測時在壩體內鉆孔埋設水位管，水位管內放入孔隙水壓計，實時監測測壓管內水位，繪制浸潤面，判斷壩體內水位的變化，結合理論分析，對壩體安全進行評估。

庫水位監測

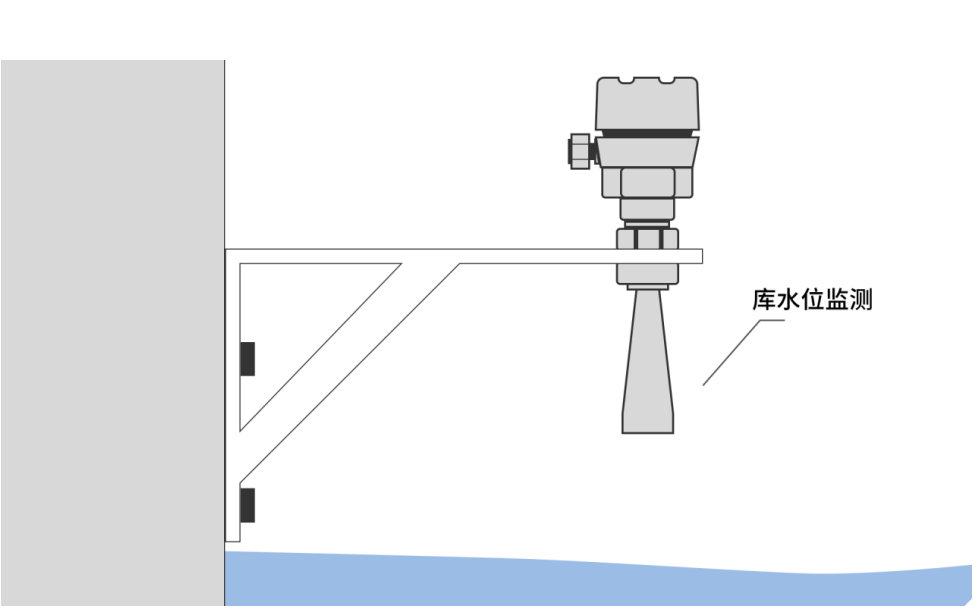

庫水位監測主要用來實時監測水庫水位的變化狀況，特別是在汛期降雨、水庫水位監測可起到提前預警，防止災害的發生，確保人員的生命財產安全。水庫水位監測可選擇滲壓計或投入式水位計，超聲波水位計等方法.

降雨量監測

降雨量自動化監測采用翻斗式雨量計傳感器進行監測。雨水由承水器收集—經過進水閥—進入貯水室—水位上升—浮子上升—傳感器讀取數據—微機控制電路輸出無源脈沖。

視頻監測

視頻用于監測閘門運行狀態、水庫水雨情實況、大壩周邊環境等。

大數據平臺

大數據平臺操作簡潔，容易上手。支持監測數據的查看，處理，分析，評價，管理等需求。為每個客戶分配權限，安全可靠，用戶可登陸系統查看下載數據。
