產品簡介

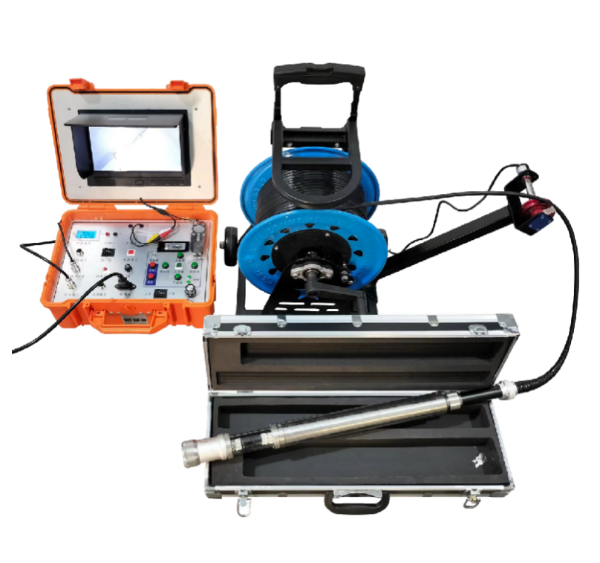

TET-1000型井下電視成像儀是一款堅固耐用、性價比高的井下檢測攝錄系統。這款功能齊全的系統是觀測狹窄管道的理想工具，適用于監測井、管道、豎井、露天水體、鉆孔和直徑不小于55毫米的通道。攝錄的同時，可實時顯示井下影像。系統設計有自動計數定位臂，與系統框架連接。一體式自動遮光罩的設計，以便在不同的角度和照明條件下觀看高清顯示屏。

特點

1. ABS主控箱控制系統
2. 電壓輸入： 220V
3. 深度接口：連接深度傳感器，屏幕實時顯示傳感器下放深度
4. 探頭接口：連接探頭，傳輸視頻及電源
5. 數據接口：可自行寫入井位井號，可自行校準深度
6. 錄像系統：超高清SD 卡錄像機，錄像、拍照，直接回看 功能，16G SD卡錄像系統，支持32G
7. 深度歸零：測井前請將深度歸零，以便計數準確
8. 顯示器：7寸高亮LED顯示屏，帶遮陽罩，戶外可視
9. 控制箱面板按鍵操作井下攝像機的旋轉及攝像機光源的亮度和焦距的調節及電纜及攝像探頭的升降和速度

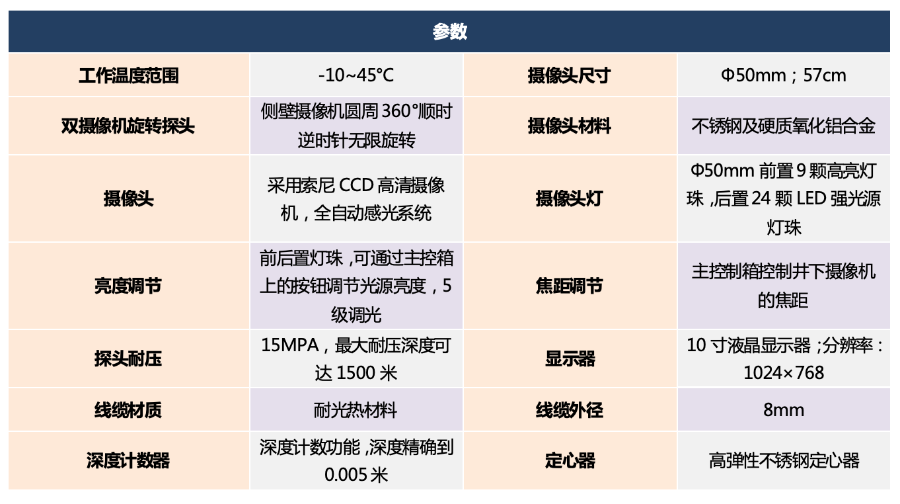

技術參數

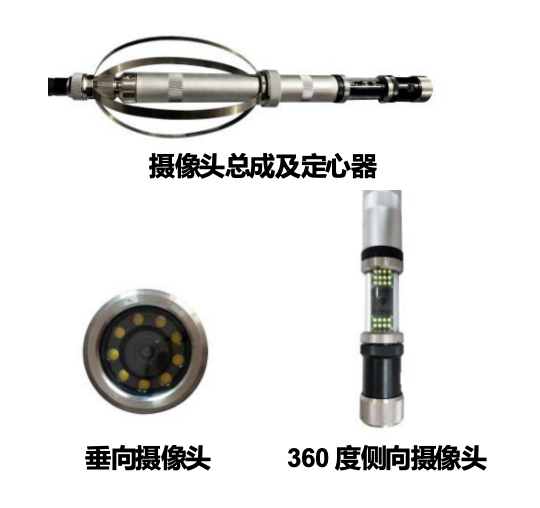

攝像探頭

1. 攝像頭燈：Φ50mm前置9顆高亮燈珠，后置24顆LED強光源燈珠
2. 亮度調節：前后置燈珠，可通過主控箱上的按鈕調節光源亮度，5級調光
3. 焦距調節：主控制箱手動控制井下攝像機的焦距
4. 探頭耐壓：耐壓15MPA，耐壓深度可達1500米
5. 耐溫常溫45度

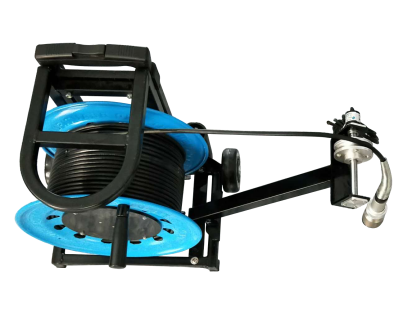

絞車

1. 手動絞車：可通過手搖控制速度快慢和探頭升降
2. 絞盤：鐵質沖壓擋線盤電機，帶止滑功能，防止溜車
3. 分體式對接探頭：方便互換不同尺寸規格的探頭

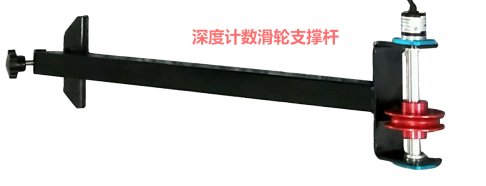

自動計米器

1. 深度計數滑輪
2. 下井滑輪帶深度計數功能，深度可以精確到0.005米

現場案例

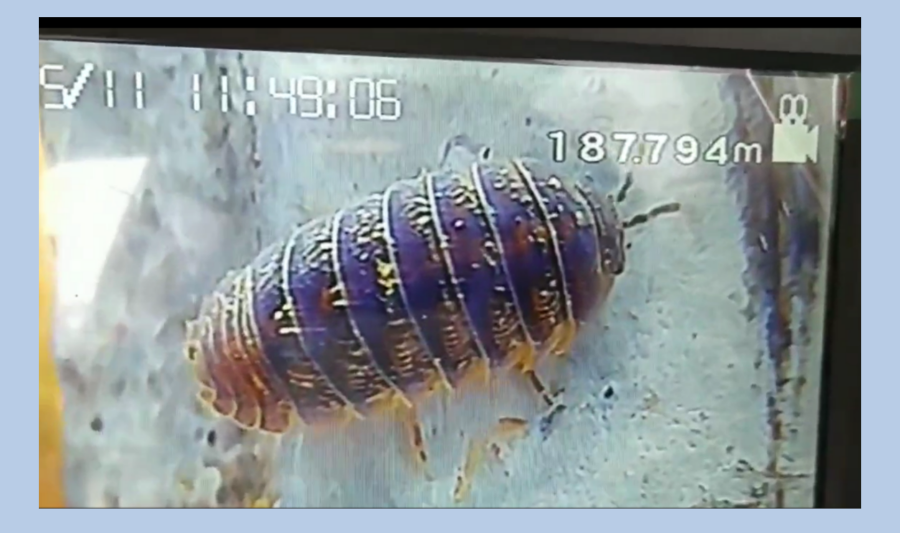

1. 觀測到187m水下生物

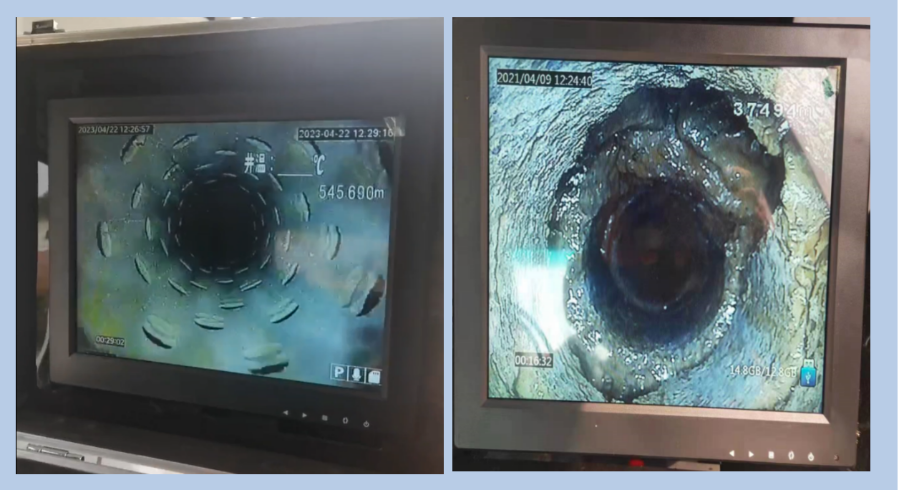

1. 常規鉆孔檢測

制造商：南京特提斯科技有限公司

訂購電話：13552963089
